帶報警開關磁翻板液位計是根據液體的浮力和磁性耦合作用的原理設計制造的。當被測容器中的液位上升、下降時，液位計腔體中的浮子也隨之升降（見結構原理圖）。浮子內的磁鋼通過磁耦合傳遞到現場指示器，用紅白兩色（液紅氣白）醒目直觀地指示出容器內的液位或界位，即當液位上升時，指示器由白色轉為紅色，當液位下降時，指示器由紅色轉為白色，指示器的紅、白交界處為容器內介質液（界）位的實際高度。還可通過選配的液位變送器和液位開關實現遠距離檢測和控制。

    頂裝式磁浮子液位計安裝在地下儲罐、儲槽或容器的頂部，浮子隨液位（或界面）上、下移動，通過連桿頂部的磁鋼驅動指示器，用紅白兩色（液紅氣白）醒目直觀地指示出容器內的液位或界位。也可通過選配的液位變送器和液位開關實現遠距離檢測和控制。

特點：

        XT-UHZ系列磁翻柱液位計的零部件采用1Cr18Ni9Ti、316L、340不銹鋼內襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件，具有優越的可靠性和抗腐蝕性能。其特點十分顯著：

        1、設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；

        2、測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；

        3、工作壓力范圍寬，耐壓從真空到42MPa；

        4、工作溫度范圍寬，適用于從─160~?450℃；

        5、**用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；

        6、各型號均可選配磁性報警開關，實現高低液位自動控制或報警；

        7、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制；

帶報警開關磁翻板液位計工作原理

    磁翻板液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低)，驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。

    每個磁翻板為雙色軸向?qū)ΨQ(chēng)結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量?jī)煞N不同密度介質的界面。

適用范圍

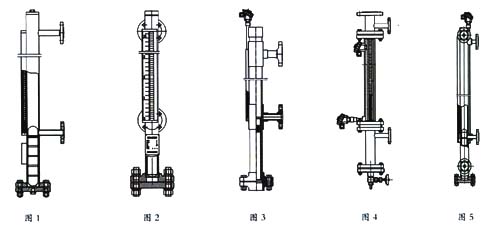

    磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。

附加功能選項

  ●  可選配單刀單擲(SPST)、單刀雙擲(SPDT)無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

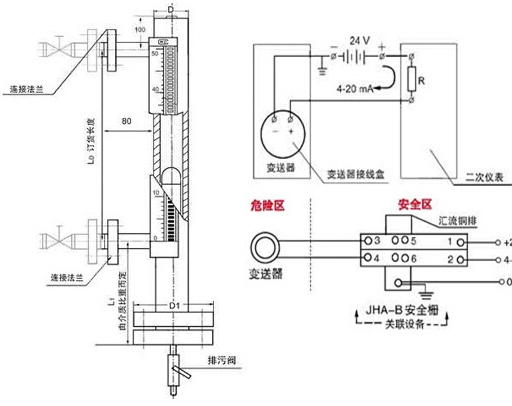

  ● 可選配二線制磁致伸縮或電容式液位傳感器,輸出4-20mADC,實現高精度、連續測量與控制;

  ● 液位計工藝接口形式選擇;

  ● 液位計頂部和底部結構形式選擇;

  ● 輸出4~20mADC可帶HART協議;

□  選型標記

□帶報警開關磁翻板液位計型號、規格

□  訂貨須知
●型號規格      ●介質密度
●測量范圍      ●工作壓力
●工作溫度      ●材質

維護

1. 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2. 根據介質情況，可定期清洗主導管，清除管內沉積物雜質。

3. 對液位計進行清洗后或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。

4. 對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

維修及保養

1、液位計應該每個月清洗一次

2、清洗時首先打開液位計的水位儀鐵管的旋帽，小心的拿出液位計，再把設備周?chē)碾s物清掃干凈。

3、液位計要放置整齊，管道、線路要有條理；潤滑良好按時加油或換油，不斷油，無干摩現象，油壓正常，油標明亮，油路暢通，油質符合液位計的要求，油槍、油杯、油氈清潔；也可使用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5分鐘左右，然后輕微晃動、重復多次，直到清洗干凈位止。禁止使用任何器具清洗引壓孔，以免損壞敏感芯子感壓膜片。

4、清潔液位計的內介質液位高度，忌用硬度過大的刷子或金屬工具，避免損傷敏感芯子及壓力接口螺紋。

5、清洗完畢后將液位計慢慢的放回鐵管中，感覺已放置鐵管的低部，將旋帽安裝回原處即可，在將卸下清洗后的液位計重新安裝，必須再次對比照水閘同一水位當時的水位表尺，對二次儀表的檢測值進行矯正，以確保采樣數據的正確性。

6、備地日常維護保養，一般有日保養和周保養，又稱日例保和周例保。
